IDE - в переводе с английского "Integrated Drive Electronics", что буквально означает - "встроенный контроллер". Это уже потом IDE стали называть интерфейсом для передачи данных, поскольку контроллер (находящийся в устройстве, обычно в жестких дисках и оптических приводах) и материнскую плату нужно было чем-то соединять. Его (IDE) еще называют ATA (Advanced Technology Attachment), получается что то вроде "Усовершенствованная технология подсоединения". Дело в том, что ATA - параллельный интерфейс передачи данных, за что вскоре (буквально сразу после выхода SATA, о котором речь пойдет чуть ниже) он был переименован в PATA (Parallel ATA).

Что тут сказать, IDE хоть и был очень медленный (пропускная способность канала передачи данных составляла от 100 до 133 мегабайта в секунду в разных версиях IDE - и то чисто теоретически, на практике гораздо меньше), однако позволял присоединять одновременно сразу два устройства к материнской плате, используя при этом один шлейф.

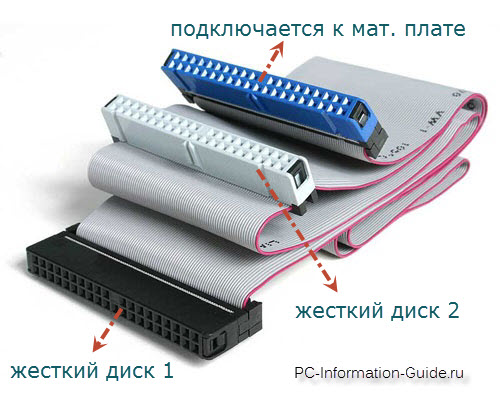

Причем в случае подключения сразу двух устройств, пропускная способность линии делилась пополам. Однако, это далеко не единственный недостаток IDE. Сам провод, как видно из рисунка, достаточно широкий и при подключении займет львиную долю свободного пространства в системном блоке, что негативно скажется на охлаждении всей системы в целом. В общем IDE уже устарел морально и физически, по этой причине разъем IDE уже не встретить на многих современных материнских платах, хотя до недавнего времени их еще ставили (в количестве 1 шт.) на бюджетные платы и на некоторые платы среднего ценового сегмента.

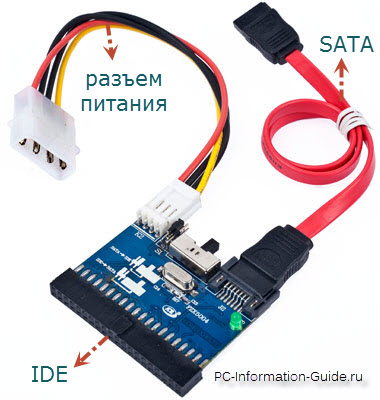

Следующим, не менее популярным, чем IDE в свое время, интерфейсом является SATA (Serial ATA), характерной особенностью которого является последовательная передача данных. Стоит отметить, что на момент написания статьи - является самым массовым для применения в ПК.



Существуют 3 основных варианта (ревизии) SATA, отличающиеся друг от друга пропускной способностью: rev. 1 (SATA I) - 150 Мб/с, rev. 2 (SATA II) - 300 Мб/с, rev. 3 (SATA III) - 600 Мб/с. Но это только в теории. На практике же, скорость записи/чтения жестких дисков обычно не превышает 100-150 Мб/с, а оставшаяся скорость пока не востребована и влияет разве что на скорость взаимодействия контроллера и кэш-памяти HDD (повышает скорость доступа к диску).

Из нововведений можно отметить - обратную совместимость всех версий SATA (диск с разъемом SATA rev. 2 можно подключить к мат. плате с разъемом SATA rev. 3 и т.п.), улучшенный внешний вид и удобство подключения/отключения кабеля, увеличенная по сравнению с IDE длина кабеля (1 метр максимально, против 46 см на IDE интерфейсе), поддержка функции NCQ начиная уже с первой ревизии. Спешу обрадовать обладателей старых устройств, не поддерживающих SATA - существуют переходники с PATA на SATA, это реальный выход из ситуации, позволяющий избежать траты денег на покупку новой материнской платы или нового жесткого диска.



Так же, в отличии от PATA, интерфейсом SATA предусмотрена "горячая замена" жестких дисков, это значит, что при включенном питании системного блока компьютера, можно присоединять/отсоединять жесткие диски. Правда для ее реализации необходимо будет немного покопаться в настройках BIOS и включить режим AHCI.

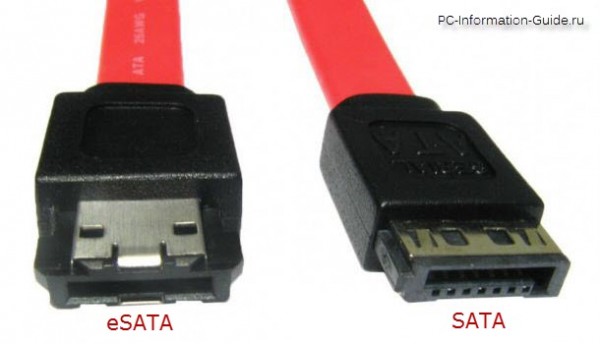

Следующий на очереди - eSATA (External SATA) - был создан в 2004 году, слово "external" говорит о том, что он используется для подключения внешних жестких дисков. Поддерживает "горячую замену" дисков. Длина интерфейсного кабеля увеличена по сравнению с SATA - максимальная длина составляет теперь аж два метра. eSATA физически не совместим с SATA, но обладает той же пропускной способностью.

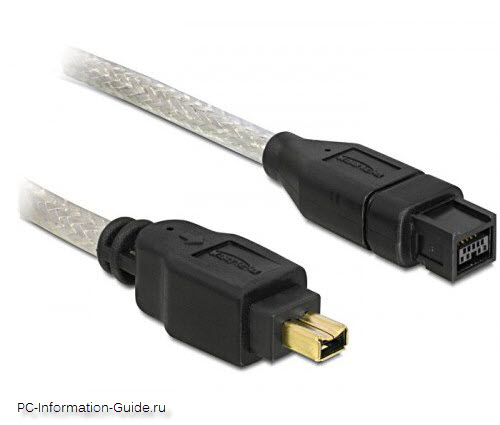

Но eSATA - далеко не единственный способ подключить внешние устройства к компьютеру. Например FireWire - последовательный высокоскоростной интерфейс для подключения внешних устройств, в том числе HDD.



Поддерживает "горячу замену" винчестеров. По пропускной способности сравним с USB 2.0, а с появлением USB 3.0 - даже проигрывает в скорости. Однако у него все же есть преимущество - FireWire способен обеспечить изохронную передачу данных, что способствует его применению в цифровом видео, так как он позволяет передавать данные в режиме реального времени. Несомненно, FireWire популярен, но не настолько, как например USB или eSATA. Для подключения жестких дисков он используется довольно редко, в большинстве случаев с помощью FireWire подключают различные мультимедийные устройства.

USB (Universal Serial Bus), пожалуй самый распространенный интерфейс, используемый для подключения внешних жестких дисков, флешек и твердотельных накопителей (SSD). Как и в предыдущем случае - есть поддержка "горячей замены", довольно большая максимальная длина соединительного кабеля - до 5 метров в случае использования USB 2.0, и до 3 метров - если используется USB 3.0. Наверное можно сделать и бОльшую длину кабеля, но в этом случае стабильная работа устройств будет под вопросом.

Скорость передачи данных USB 2.0 составляет порядка 40 Мб/с, что в общем-то является низким показателем. Да, конечно, для обыкновенной повседневной работы с файлами пропускной способности канала в 40 Мб/с хватит за глаза, но как только речь пойдет о работе с большими файлами, поневоле начнешь смотреть в сторону чего-то более скоростного. Но оказывается выход есть, и имя ему - USB 3.0, пропускная способность которого, по сравнению с предшественником, возросла в 10 раз и составляет порядка 380 Мб/с, то есть практически как у SATA II, даже чуть больше.

Есть две разновидности контактов кабеля USB, это тип "A" и тип "B", расположенные на противоположных концах кабеля. Тип "A" - контроллер (материнская плата), тип "B" - подключаемое устройство.

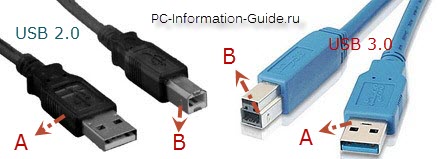

USB 3.0 (тип "A") совместим с USB 2.0 (тип "A"). Типы "B" не совместимы между собой, как видно из рисунка.

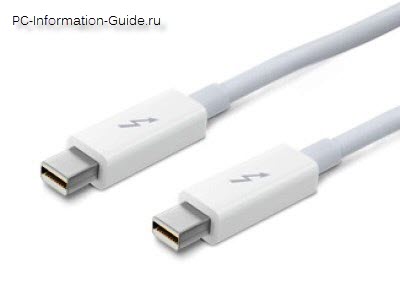

Thunderbolt (Light Peak). В 2010 году компанией Intel был продемонстрирован первый компьютер с данным интерфейсом, а чуть позже в поддержку Thunderbolt к Intel присоединилась не менее известная компания Apple. Thunderbolt достаточно крут (ну а как иначе то, Apple знает во что стоит вкладывать деньги), стоит ли говорить о поддержке им таких фич, как: пресловутая "горячая замена", одновременное соединение сразу с несколькими устройствами, действительно "огромная" скорость передачи данных (в 20 раз быстрее USB 2.0).



Максимальная длина кабеля составляет только 3 метра (видимо больше и не надо). Тем не менее, несмотря на все перечисленные преимущества, Thunderbolt пока что не является "массовым" и применяется преимущественно в дорогих устройствах.

Идем дальше. На очереди у нас пара из очень похожих друг на друга интерфейсов - это SAS и SCSI. Похожесть их заключается в том, что они оба применяются преимущественно в серверах, где требуется высокая производительность и как можно меньшее время доступа к жесткому диску. Однако, существует и обратная сторона медали - все преимущества данных интерфейсов компенсируются ценой устройств, поддерживающих их. Жесткие диски, поддерживающие SCSI или SAS стоят на порядок дороже.

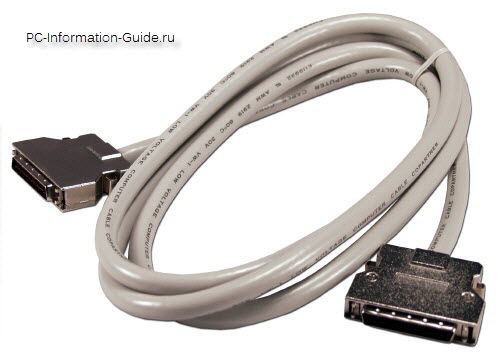

SCSI (Small Computer System Interface) - параллельный интерфейс для подключения различных внешних устройств (не только жестких дисков).



Был разработан и стандартизирован даже несколько раньше, чем первая версия SATA. В свежих версия SCSI есть поддержка "горячей замены".

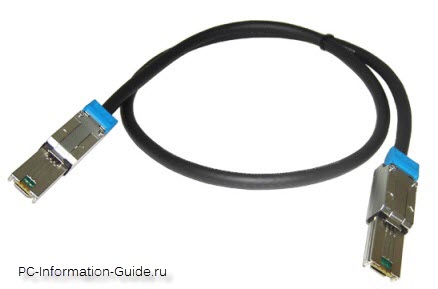

SAS (Serial Attached SCSI) пришедший на смену SCSI, должен был решить ряд недостатков последнего. И надо сказать - ему это удалось. Дело в том, что из-за своей "параллельности" SCSI использовал общую шину, поэтому с контроллером одновременно могло работать только лишь одно из устройств, SAS - лишен этого недостатка.



Кроме того, он обратно совместим с SATA, что несомненно является большим плюсом. К сожалению стоимость винчестеров с интерфейсом SAS близка к стоимости SCSI-винчестеров, но от этого никак не избавиться, за скорость приходится платить.

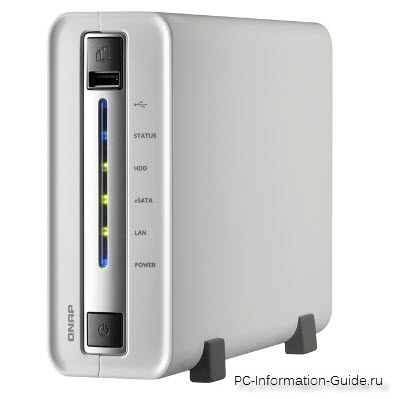

Если вы еще не устали, предлагаю рассмотреть еще один интересный способ подключения HDD - NAS (Network Attached Storage). В настоящее время сетевые системы хранения данных (NAS) имеют большую популярность. По сути, это отдельный компьютер, этакий мини-сервер, отвечающий за хранение данных. Он подключается к другому компьютеру через сетевой кабель и управляется с другого компьютера через обычный браузер. Это все нужно в тех случаях, когда требуется большое дисковое пространство, которым пользуются сразу несколько людей (в семье, на работе). Данные от сетевого хранилища передаются к компьютерам пользователей либо по обычному кабелю (Ethernet), либо при помощи Wi-Fi. На мой взгляд, очень удобная штука.

Ответить

Сколько живут жесткие диски

Американская компания Backblaze специализируется на услугах резервного копирования в онлайне и работает уже пять лет. В данный момент на ее серверах крутится более 25 000 жестких дисков и хранится около 75 петабайт информации. Инженеры Backblaze решили, что это хорошая выборка для проведения большого статистического исследования на тему: каков срок жизни типичного HDD?

Компания сразу заявляет, что у нее пока нет ответа на этот вопрос, потому что спустя прошедшие годы 74% всех купленных жестких дисков продолжают работу. Только 26% дисков вышли из строя. Поэтому они не могут сказать, каков максимальный срок выработки HDD или какое среднее время работы каждого из них. Однако, некоторые данные уже собраны.

Backblaze в своих серверах использует диски не «корпоративного» уровня, а обычные потребительские винчестеры, потому что они дешевле, хотя формально и не предназначены для работы в RAID-массивах. Надежность данных обеспечивается программными методами.

Диаграмма внизу показывает количество жестких дисков в каждом году деятельности компании. Как видим, большинство дисков новые, и только несколько тысяч были куплены в 2009 году.



Перед тем, как показать статистику по сбоям, нужно прояснить, что здесь вычисляется процент сбойных дисков за год работы (annual falture rate). То есть 100% означает замену всех дисков в течение года, 200% означает замену всех дисков каждые полгода и т.д.

На диаграмме показан годовой процент сбойных дисков в каждый квартал с момента начала работы, за четыре года. Видно, что в первые полтора года работы показатель составляет в среднем 5,1%, во вторые полтора года снижается до 1,4% в год — и резко возрастает на четвертый год до 11,8%. Наверняка можно сказать, что самое надежное время работы HDD — это третий год работы.



Вычислить ожидаемую продолжительность жизни HDD практически невозможно. Никто точно не знает, каков процент дисков выходят из строя через 5, 6, 7 или 8 лет работы. Но если предположить, что для них сохраняется такой же годовой процент смертности, как и после третьего года (11,8%), то получится, что в течение шести лет умирает ровно половина дисков.

http://xakep.ru/wp-content/uploads/post/61580/blog-drivestats-6-year-life.jpg?97e299

Остальные продолжают работать дальше. Специалисты считают, что это очень высокий показатель, который говорит о том, что на самом деле HDD надежнее, чем принято считать.

Ответить

Накопи́тель на жёстких магни́тных ди́сках или НЖМД (англ. hard (magnetic) disk drive, HDD, HMDD), жёсткий диск, в компьютерном сленге «винче́стер» — запоминающее устройство (устройство хранения информации) произвольного доступа, основанное на принципе магнитной записи. Является основным накопителем данных в большинстве компьютеров.

В отличие от «гибкого» диска (дискеты), информация в НЖМД записывается на жёсткие (алюминиевые или стеклянные) пластины, покрытые слоем ферромагнитного материала, чаще всего двуокиси хрома — магнитные диски. В НЖМД используется одна или несколько пластин на одной оси. Считывающие головки в рабочем режиме не касаются поверхности пластин благодаря прослойке набегающего потока воздуха, образующейся у поверхности при быстром вращении. Расстояние между головкой и диском составляет несколько нанометров (в современных дисках около 10 нм[1]), а отсутствие механического контакта обеспечивает долгий срок службы устройства. При отсутствии вращения дисков головки находятся у шпинделя или за пределами диска в безопасной («парковочной») зоне, где исключён их нештатный контакт с поверхностью дисков.
Принцип работы жёстких дисков похож на работу магнитофонов. Рабочая поверхность диска движется относительно считывающей головки (например, в виде катушки индуктивности с зазором в магнитопроводе). При подаче переменного электрического тока (при записи) на катушку головки возникающее переменное магнитное поле из зазора головки воздействует на ферромагнетик поверхности диска и изменяет направление вектора намагниченности доменов в зависимости от величины сигнала. При считывании перемещение доменов у зазора головки приводит к изменению магнитного потока в магнитопроводе головки, что приводит к возникновению переменного электрического сигнала в катушке за счёт электромагнитной индукции.

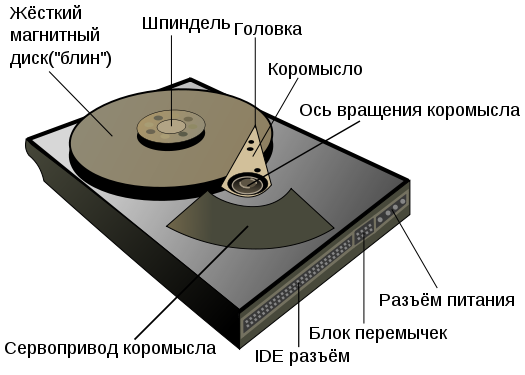

Схема устройства накопителя на жёстких магнитных дисках
Жесткий диск хватает лет на 5. Но если использовать жесткий диск чисто по назначению то прослужит и больше. Из за чего же портятся жесткие диски. При переустановки системы когда она слетает система , приходится форматировать жесткие диски, а каждое форматирование вредит жесткому диску. При форматировании жесткого диска, диск размагничивается. Совет чтобы жесткий прослужил больше , при установке системы разбивайте его как минимум на два локальных диска, тогда при сбое системы вы будете форматировать только тот раздел локального диска где у вас установлена система.

Ответить

Накопи́тель на жёстких магни́тных ди́сках или НЖМД (англ. hard (magnetic) disk drive, HDD, HMDD), жёсткий диск, в компьютерном сленге «винче́стер» — запоминающее устройство (устройство хранения информации) произвольного доступа, основанное на принципе магнитной записи. Является основным накопителем данных в большинстве компьютеров.

В отличие от «гибкого» диска (дискеты), информация в НЖМД записывается на жёсткие (алюминиевые или стеклянные) пластины, покрытые слоем ферромагнитного материала, чаще всего двуокиси хрома — магнитные диски. В НЖМД используется одна или несколько пластин на одной оси. Считывающие головки в рабочем режиме не касаются поверхности пластин благодаря прослойке набегающего потока воздуха, образующейся у поверхности при быстром вращении. Расстояние между головкой и диском составляет несколько нанометров (в современных дисках около 10 нм), а отсутствие механического контакта обеспечивает долгий срок службы устройства. При отсутствии вращения дисков головки находятся у шпинделя или за пределами диска в безопасной («парковочной») зоне, где исключён их нештатный контакт с поверхностью дисков.

Также, в отличие от гибкого диска, носитель информации обычно совмещают с накопителем, приводом и блоком электроники. Такие жёсткие диски часто используются в качестве несъёмного носителя информации.



Название «винчестер»
По одной из версий, название «винчестер» (англ. Winchester) накопитель получил благодаря работавшему в фирме IBM Кеннету Хотону (англ. Kenneth E. Haughton), руководителю проекта, в результате которого в 1973 году был выпущен жёсткий диск модели 3340, впервые объединивший в одном неразъёмном корпусе пластины диска и считывающие головки. При его разработке инженеры использовали краткое внутреннее название «30-30», что означало два модуля (в максимальной компоновке) по 30 мегабайт каждый, что по созвучию совпало с обозначением популярного охотничьего оружия — винтовки Winchester Model 1894, использующего винтовочный патрон .30-30 Winchester. Также существует версия, что название произошло исключительно из-за названия патрона, также выпускавшегося Winchester Repeating Arms Company, первого созданного в США боеприпаса для гражданского оружия «малого» калибра на бездымном порохе, который превосходил патроны старых поколений по всем показателям и немедленно завоевал широчайшую популярность.

В Европе и США название «винчестер» вышло из употребления в 1990-х годах, в русском же языке сохранилось и получило полуофициальный статус, а в компьютерном сленге сократилось до слова «винт» или «хард» (наиболее используемый вариант, чуть реже используется «винч»).

Технологии записи данных

Принцип работы жёстких дисков похож на работу магнитофонов. Рабочая поверхность диска движется относительно считывающей головки (например, в виде катушки индуктивности с зазором в магнитопроводе). При подаче переменного электрического тока (при записи) на катушку головки возникающее переменное магнитное поле из зазора головки воздействует на ферромагнетик поверхности диска и изменяет направление вектора намагниченности доменов в зависимости от величины сигнала. При считывании перемещение доменов у зазора головки приводит к изменению магнитного потока в магнитопроводе головки, что приводит к возникновению переменного электрического сигнала в катушке за счёт электромагнитной индукции.

С середины 1990-х на рынке устройств хранения информации начали применяться головки на основе эффекта гигантского магнитного сопротивления (ГМС).[источник не указан 22 дня]
С середины 2000-х в головки на основе эффекта ГМС стали заменяться на головки на основе туннельного магниторезистивного эффекта (в них изменение магнитного поля приводит к изменению сопротивления в зависимости от изменения напряжённости магнитного поля; подобные головки позволяют увеличить вероятность достоверности считывания информации, особенно при больших плотностях записи информации). В 2007 году устройства на основе туннельного магниторезистивного эффекта с оксидом магния (эффект открыт в 2005) полностью заменили устройства на основе эффекта ГМС.

Метод продольной записи

Биты информации записываются с помощью маленькой головки, которая, проходя над поверхностью вращающегося диска, намагничивает миллиарды горизонтальных дискретных областей — доменов. При этом вектор намагниченности домена расположен продольно, то есть параллельно поверхности диска. Каждая из этих областей является логическим нулём или единицей, в зависимости от направления намагниченности.

Максимально достижимая при использовании данного метода плотность записи составляет около 23 Гбит/см². К 2010 году этот метод был практически вытеснен методом перпендикулярной записи.

Метод перпендикулярной записи

Метод перпендикулярной записи — это технология, при которой биты информации сохраняются в вертикальных доменах. Это позволяет использовать более сильные магнитные поля и снизить площадь материала, необходимую для записи 1 бита. Плотность записи у дисков на 2009 год — 400 Гбит/дюйм² (62 Гбит/см²). Теоретический предел технологии составляет 1 Тбит на квадратный дюйм.

Жёсткие диски с перпендикулярной записью доступны на рынке с 2005 года.

Ответить

Устройство жесткого диска

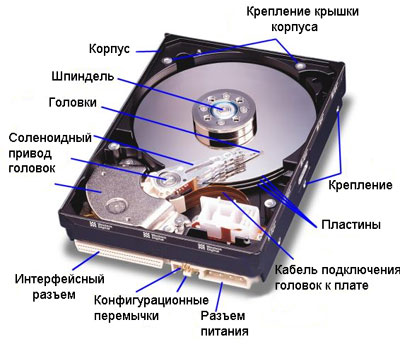

Типичный современный накопитель на жестких дисках состоит из блока (пакета) дисков, шпиндельного двигателя привода вращения дисков, блока головок записи/чтения, предусилителя-коммутатора головок и контроллера (печатной платы с электронными схемами управления). В нерабочем состоянии головка прижимается поводком к поверхности диска в специальной нерабочей зоне, называемой зоной парковки. Первые модели винчестеров требовали выполнения специальной операции парковки головок, инициируемой программным обеспечением. В современных винчестерах операция вывода головок в зону парковки выполняется автоматически при снижении скорости вращения двигателя ниже номинальной или при пропадании напряжения питания, а вывод головок в рабочую зону разрешается только после достижения номинальной скорости вращения дисков. Зазор между головкой и поверхностью диска в современных винчестерах составляет несколько сотых долей микрометра.

Головки жесткого диска

В большой степени максимальная плотность записи зависит от конструкции и характеристик головок записи/чтения. Раньше в винчестерах использовались магнитные головки, представляющие собой миниатюрные катушки индуктивности, намотанные на магнитный сердечник. Позднее стали использовать тонкопленочные магнитные головки, а в современных винчестерах используются высокочувствительные магниторезистивные головки чтения (принцип их работы основан на эффекте анизотропии некоторых полупроводниковых материалов в магнитном поле), конструктивно объединенные с тонкопленочными головками записи. Головки собираются в блок. В современных винчестерах используется система позиционирования блока головок с поворотной подвижной катушкой, помещенной в зазоре мощного постоянного магнита, которая и является исполнительным элементом системы позиционирования.

Гермоблок

Пакет дисков с двигателем и блок головок размещаются в специальном герметичном металлическом корпусе со съемной крышкой, который называется гермоблоком или камерой. Ее внутренний объем не изолирован от внешней среды – обязательно предусматривается возможность перетока воздуха снаружи в камеру и наоборот. Это необходимо для выравнивания давления внутри камеры с внешним давлением для предотвращения деформаций корпуса. Достигается это с помощью так называемого барометрического фильтра, размещаемого внутри камеры. Фильтр способен задерживать частицы, размер которых превышает величину рабочего зазора между головкой и поверхностью диска. Так что под герметичностью камеры подразумевается только невозможность проникновения внутрь посторонних частиц, способных при попадании в рабочий зазор повредить рабочую поверхность и головку. Кроме того, в камере винчестера обязательно размещается фильтр рециркуляции, предназначенный для улавливания частиц, которые могут возникать внутри самой камеры, например за счет осыпания поверхности дисков при «взлетах» и «посадках» головок в зоне парковки, или проникать внутрь камеры через барометрический фильтр. Место расположения фильтра рециркуляции выбирается с учетом движения воздушного потока и возможных траекторий движения частиц таким образом, чтобы обеспечить максимальную степень очистки воздушного потока внутри камеры. Так как попадание посторонних частиц внутрь камеры абсолютно недопустимо, сборка винчестеров производится только в специальных «чистых помещениях», оборудованных дорогостоящими фильтровентиляционными установками тонкой очистки воздуха – в кубическом футе воздуха может быть не более 100 частиц (пылинок) размером более 0,5 мкм. Барометрический и рециркуляционный фильтры.

Структура MBR и разделов


Параметры HDD
Диаметр дисков (disk diameter)
Параметр довольно свободный от каких-либо стандартов, ограничиваемый лишь форм-факторами корпусов системных блоков. Наиболее распространены накопители с диаметром дисков 2.2, 2.3, 3.14 и 5.25 дюймов. Диаметр дисков определяет плотность записи на дюйм магнитного покрытия. Накопители большего диаметра содержат большее число дорожек, и в них, как правило используются более простые технологии изготовления носителей, предназначенных для меньшей плотности записи. Они, как правило, медленнее своих меньших собратьев и имеют меньшее число дисков, но более надежны. Накопители с меньшим диаметром больших объемов имеют более высокотехнологичные поверхности и высокие плотности записи информации, а также, как правило, и большее число дисков.
Число поверхностей (sides number)
Определяет количество физических дисков нанизанных на шпиндель. Выпускаются накопители с числом поверхностей от 1 до 8 и более. Однако, наиболее распространены устройства с числом поверхностей от 2 до 5. Принципиально, число поверхностей прямо определяет физический объем накопителя и скорость обработки операций на одном цилиндре.
Число цилиндров (cylinders number)
Определяет сколько дорожек (треков) будет располагаться на одной поверхности. В настоящее время все накопители емкостью более 1 Гигабайта имеют число цилиндров более 1024, вследствие чего, для распространенных ОС применяются унифицированные режимы доступа с пересчетом и эмуляцией и виртуализацией числа головок, цилиндров и секторов (LBA и Large).
Число секторов (sectors count)
Бщее число секторов на всех дорожках всех поверхностей накопителя. Определяет физический неформатированный объем устройства.
